안녕하세요, ES신소재입니다. 😊
전도성 타일 시공, 처음 접하면 어디서부터 시작해야 할지 막막하시죠? 일반 타일과 달리 접지 시스템과 전용 접착제가 필수인 만큼, 정확한 순서와 방법을 아는 것이 중요합니다. 오늘은 현장 실무자를 위해 단계별로 꼼꼼하게 정리해 드리겠습니다.
시공 전 반드시 확인할 사전 준비 📋
전도성 타일은 두께 2~3mm의 얇은 바닥재입니다. 바탕면 상태가 시공 품질을 좌우하므로 사전 준비가 무엇보다 중요합니다.
필수 자재 목록:
- ES-전도성타일 (590×590 / 600×600 / 610×610mm)
- ES-100 전도성 수성접착제 (도포량 0.50~0.70kg/㎡)
- 동테이프 (구리 테이프, 접지용)
- PVC 용접봉 (이음새 마감용)
- 열풍 용접기, 고무 롤러, V컷터
| 항목 | 기준 |
| 시공 온도 | 18°C 이상 |
| 바닥 함수율 | 8% 이하 |
| 자재 적응 | 시공 24시간 전 현장 반입 |
⚠️ 바탕면에 페인트, 오일, 먼지 등 이물질이 남아 있으면 접착 불량의 원인이 됩니다. 반드시 깨끗하게 제거해주세요!
STEP 1: 바닥면 평탄화 작업 🔨
전도성 타일은 얇은 두께 특성상 바닥의 요철이 시공 후 그대로 표면에 드러납니다. 평탄화는 전체 시공 품질의 핵심이며, 가장 중요한 선행 작업입니다.
작업 순서:

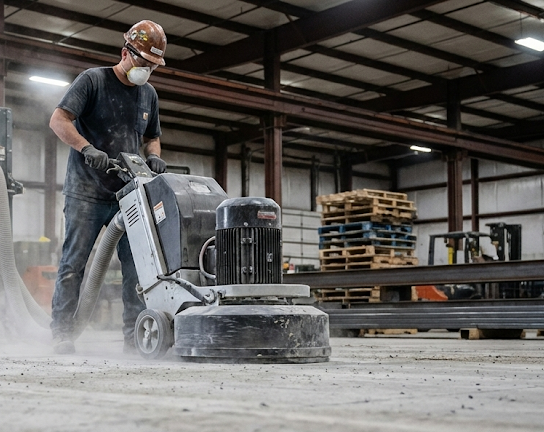

- 바탕면의 돌출 부위를 그라인딩 또는 쇼트블라스팅으로 제거
- 파인 곳이나 균열은 보수용 몰탈로 메우기
- 흡수율 높은 바닥은 프라이머 도포하여 접착력 확보
- 레이저 레벨기로 수평 상태 최종 확인
바닥이 고르지 않으면 시공 후 들뜸이나 박리 현상이 발생합니다. 천장 및 벽체 공사가 완료된 상태에서 바닥 시공에 들어가는 것이 원칙입니다.
STEP 2: 동테이프 접지 설치 ⚡
전도성 타일 시공에서 가장 차별화되는 단계입니다. 동테이프(구리 스트립)를 통해 정전기를 대지로 안전하게 방전시키는 접지 경로를 만들어야 합니다.
동테이프 사양:
- 두께: 0.025mm 이상
- 너비: 12~15mm
- 설치 밀도: 약 93㎡(1,000sq.ft)당 최소 1개 접지점
설치 방법:
- 바닥면에 격자형으로 동테이프 배치
- 타일 중앙을 교차하도록 설치
- 접지 포인트에서 30cm 여유 확보
- 동테이프 끝단을 접지봉 또는 전기 접지 단자에 연결
접지 연결 방식은 현장 여건에 따라 달라집니다. AC 전기 콘센트의 접지 단자를 활용하거나, 건물 철골에 직접 연결하거나, 별도 접지봉을 매설하는 방법이 있습니다. 어떤 방식이든 연결 후 연속성 테스트를 반드시 진행하세요.
💡 TIP: 동테이프가 꺾이거나 끊어지면 접지 경로가 차단됩니다. 바닥의 균열이나 조인트 위를 지날 때는 동테이프로 브릿지 처리해주세요!
STEP 3: 전도성 본드 도포 🖌️
전도성 타일은 반드시 전도성 전용 접착제를 사용해야 합니다. 일반 본드를 사용하면 정전기 방전 경로가 차단되어 ESD 보호 기능이 무효화됩니다.
ES-100 전도성 수성접착제 주요 사양:
| 항목 | 사양 |
| 타입 | 수성 일액형 (배합 불필요) |
| 저항치 | 10⁴Ω ~ 10⁶Ω |
| 도포량 | 0.50~0.70kg/㎡ |
| 용량 | 10kg |
| 특징 | 친환경 무용제, 밀봉 보관 후 재사용 가능 |
접착제의 저항값은 반드시 타일 표면 저항보다 낮아야 합니다. 그래야 정전기가 타일 표면에서 접착제를 거쳐 동테이프로 흐르는 하향 방전 경로가 만들어집니다.
도포 순서:
- 동테이프 위를 포함하여 바닥 전체에 균일하게 도포
- 노치 트라울(빗살 흙손)로 일정한 두께 유지
- 표면이 끈적이지 않을 때까지 자연 건조 (약 20~30분)
- 손가락으로 눌러 접착제가 묻어나지 않으면 타일 시공 시작
⚠️ 주의: 작업 면적을 나눠서 도포하세요! 한꺼번에 넓은 면적을 도포하면 시공 전에 건조되어 접착력이 떨어질 수 있습니다.
STEP 4: 타일 부착 및 마감 ✅
타일 시공:
- 방의 중앙에서 시작점(Start Point) 설정
- 먹줄 또는 레이저로 기준선 표시
- 기준선을 따라 한 장씩 정밀 압착
- 고무 롤러로 5회 이상 굴려 밀착 확인
- 타일 간 간격 1~2mm 유지
웰딩(열융착) 마감:
접착제가 완전 경화된 후(24시간 이상) 이음새 마감에 들어갑니다.
- 타일 이음새를 따라 V자형 홈 형성 (폭 3±0.2mm)
- PVC 용접봉을 열풍 용접기로 융착
- 돌출부를 타일 표면과 동일하게 끌칼로 마감

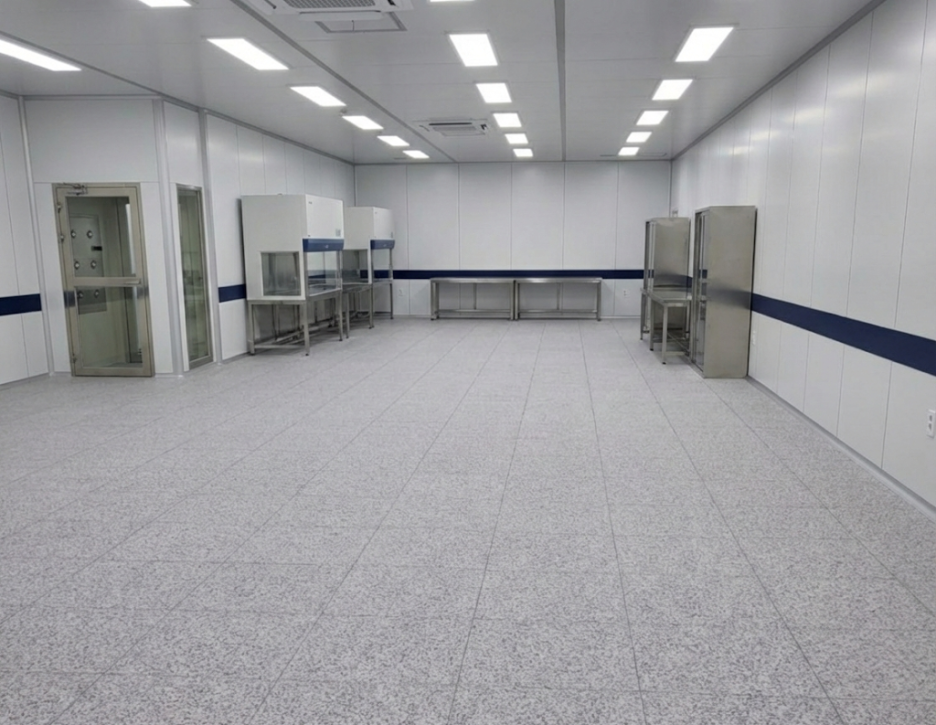

웰딩 처리는 이음새를 통한 습기와 이물질 침투를 방지하여 바닥의 위생성과 내구성을 높여줍니다. 특히 클린룸처럼 파티클 관리가 중요한 환경에서는 필수 공정입니다.
시공 후 점검, 이것만은 꼭! 📌
저항 측정 (필수):
시공 완료 후 반드시 메거(Megger)로 전기저항을 측정합니다. 이 단계를 건너뛰면 시공 품질을 보증할 수 없습니다.
| 측정 항목 | 합격 기준 |
| 표면저항 (10V) | 2.5x10⁴ ~ 1.0x10⁶ Ohm |
| 접지 연속성 | 동테이프에서 접지 단자까지 연결 확인 |

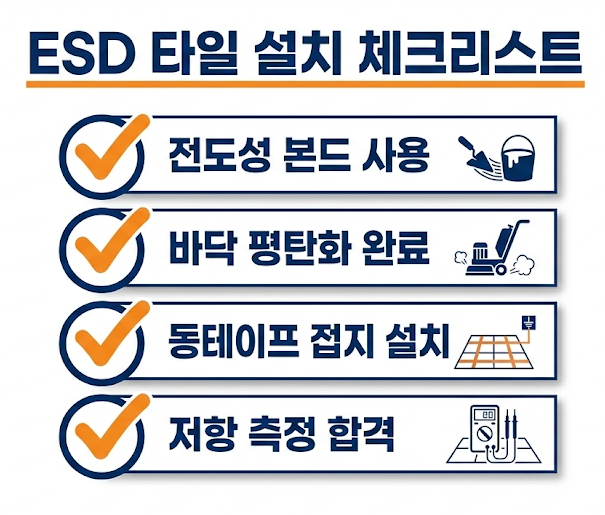

흔한 실수 TOP 4:
- 일반 본드 사용 → ESD 기능 완전 무효화, 전도성 본드 필수!
- 바닥 평탄화 생략 → 들뜸과 박리 발생, 반드시 사전 작업
- 동테이프 미설치 → 접지 경로 없이 정전기 방전 불가
- 시공 후 일반 왁스 도포 → 전도성 저하, 전용 클리너만 사용
