2026년 반도체 업계의 투자 규모가 역대 최대치를 경신하고 있어요. 삼성전자와 SK하이닉스를 중심으로 대규모 팹 증설이 진행되고, 데이터센터 건설도 가속화되면서 ESD 바닥재 시장에도 직접적인 영향을 미치고 있습니다. 최신 투자 동향과 바닥재 시장 전망을 구체적인 수치와 함께 정리했어요.
2026년 반도체 투자, 역대 최대 규모 📈
삼성전자와 SK하이닉스의 2026년 합산 영업이익이 200조 원을 돌파할 것으로 전망됩니다. 이에 따라 양사의 설비 투자도 전례 없는 규모로 확대되고 있어요.

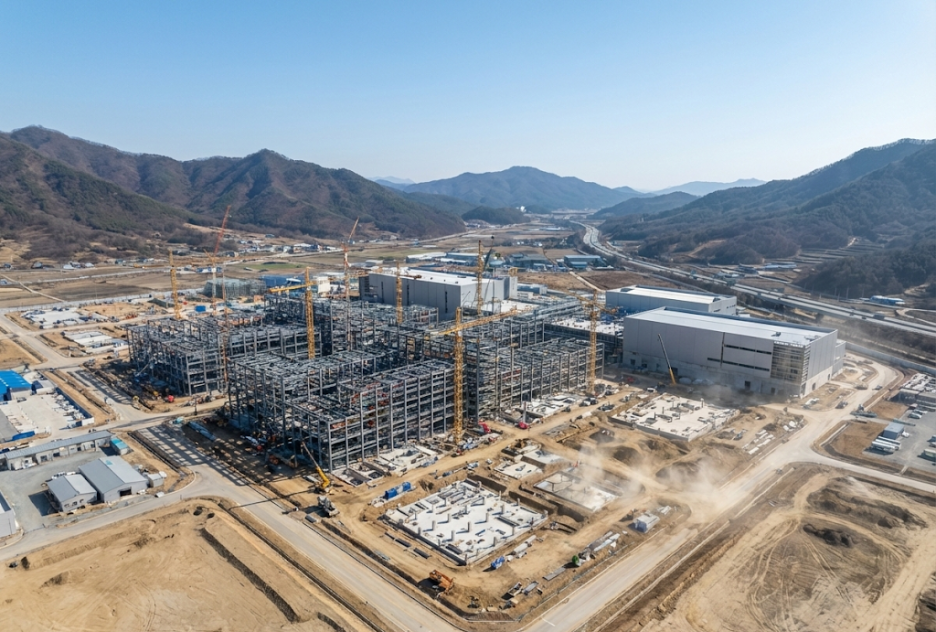

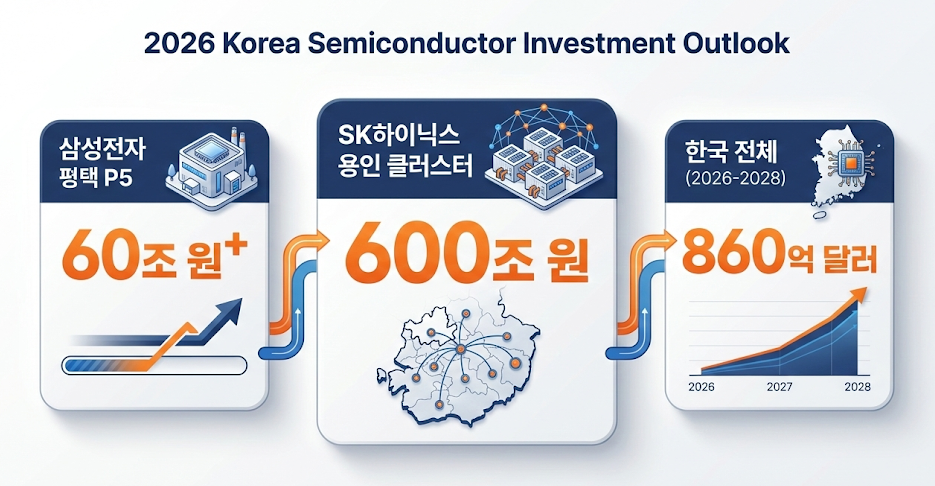

삼성전자는 평택 P5 공장에 60조 원 이상을 투입하며 HBM(고대역폭 메모리)과 첨단 파운드리 생산 능력을 대폭 늘리고 있어요. SK하이닉스는 용인에 600조 원 규모의 반도체 메가 클러스터를 조성 중이에요. AI 반도체와 차세대 메모리 생산 시설이 포함된 대규모 프로젝트입니다.
SEMI에 따르면, 한국은 2026~2028년 300mm 팹 장비에 860억 달러(약 125조 원)를 투입해 세계 2위 투자국으로 올라설 전망입니다. 이런 대규모 투자는 새로운 클린룸 시설 건설로 이어지며, 클린룸 바닥재를 포함한 시설 인프라 수요를 직접적으로 끌어올리고 있어요.
데이터센터 건설도 가속화 🏗️
반도체뿐 아니라 데이터센터 시장도 빠르게 확대되고 있어요. AI 서비스 확산과 클라우드 전환 가속으로 대형 IDC(Internet Data Center) 수요가 급증하고 있습니다.
한국 데이터센터 시장은 2026년 45억 달러 규모에서 2033년 98억 달러까지 성장할 전망이에요(연평균 11.8%). 국내 상업용 데이터센터 수도 현재 약 40개에서 74개로 늘어날 것으로 예상됩니다. 특히 수도권과 충남 지역을 중심으로 대규모 데이터센터 단지가 조성되고 있어요.

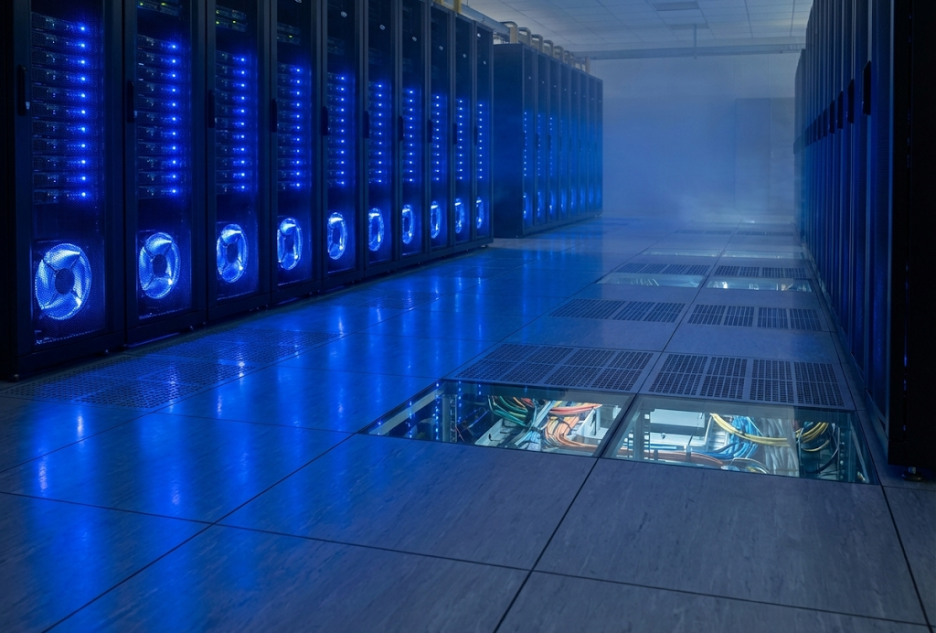

대형 서버실에는 수천 대의 서버와 네트워크 장비가 밀집해 있어서, 정전기로 인한 장비 오류나 데이터 손실 위험이 상존해요. 신규 데이터센터 건설 시 ESD 바닥재는 필수 사양으로 포함되고 있습니다.
ESD 바닥재 시장, 연평균 9% 이상 성장 📊
반도체 팹과 데이터센터 확장에 힘입어 ESD 바닥재 시장도 고성장을 이어가고 있어요.
글로벌 전도성 바닥재(Conductive Flooring) 시장은 연평균 9.2% 성장률을 기록하고 있으며, 특히 아시아태평양 지역이 가장 빠른 성장세를 보이고 있어요. 한국, 대만, 중국의 반도체 투자가 집중되면서 이 지역의 수요가 가파르게 증가하고 있습니다.

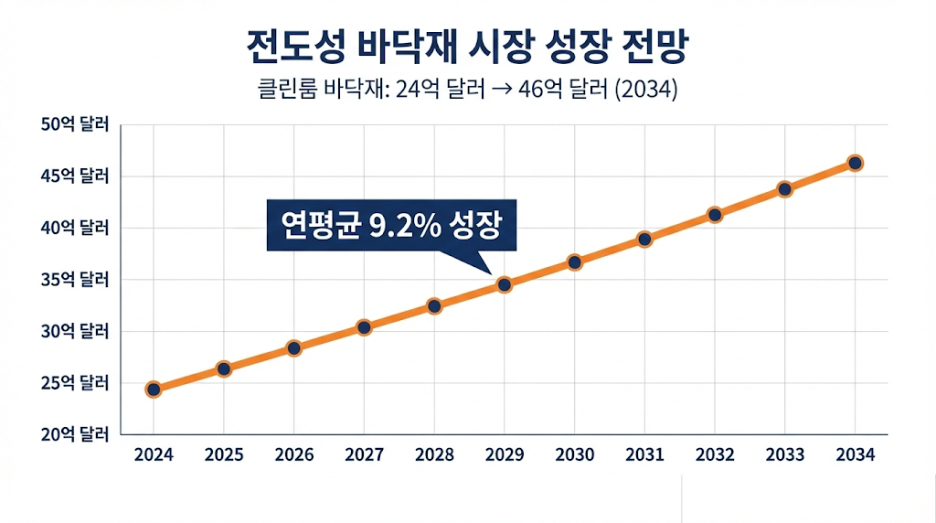

클린룸 바닥재 시장도 현재 약 24억 달러에서 2034년 46억 달러까지 확대될 전망입니다(연평균 6.7%). 반도체 공정이 미세화될수록 정전기 관리 기준이 더 엄격해지고 있어서, Dissipative(소산성) 등급으로는 부족한 환경이 늘어나고 있어요. Conductive(전도성) 등급(10⁴~10⁶Ω)의 전도성 타일 수요가 꾸준히 증가하는 배경이에요.
반도체·데이터센터 바닥재, 이런 조건이 필요합니다 ✅

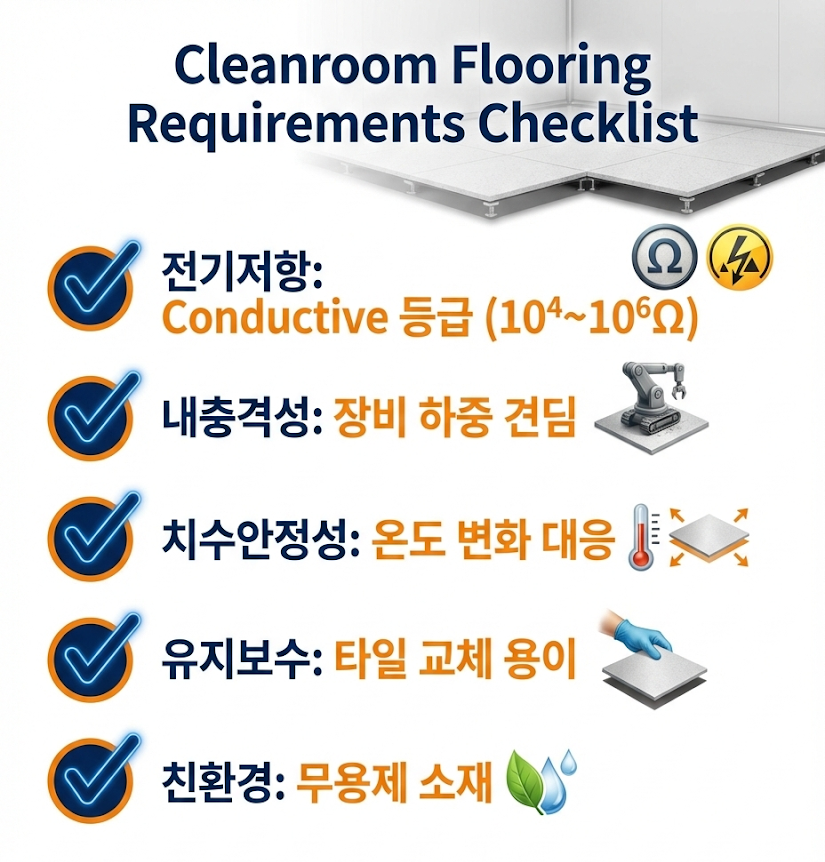

신규 팹과 데이터센터에 적용되는 ESD 바닥재는 단순한 정전기 방지를 넘어 까다로운 조건을 충족해야 해요.
| 항목 | 요구 조건 |
| 전기저항 | Conductive 등급 (10⁴~10⁶Ω) |
| 내구성 | 장비 하중, 카트 이동에 견디는 내충격성 |
| 치수안정성 | 온도 변화에도 변형 없는 구조 |
| 유지보수 | 교체·보수가 용이한 타일 방식 |
| 안전성 | 무용제 친환경 소재 |

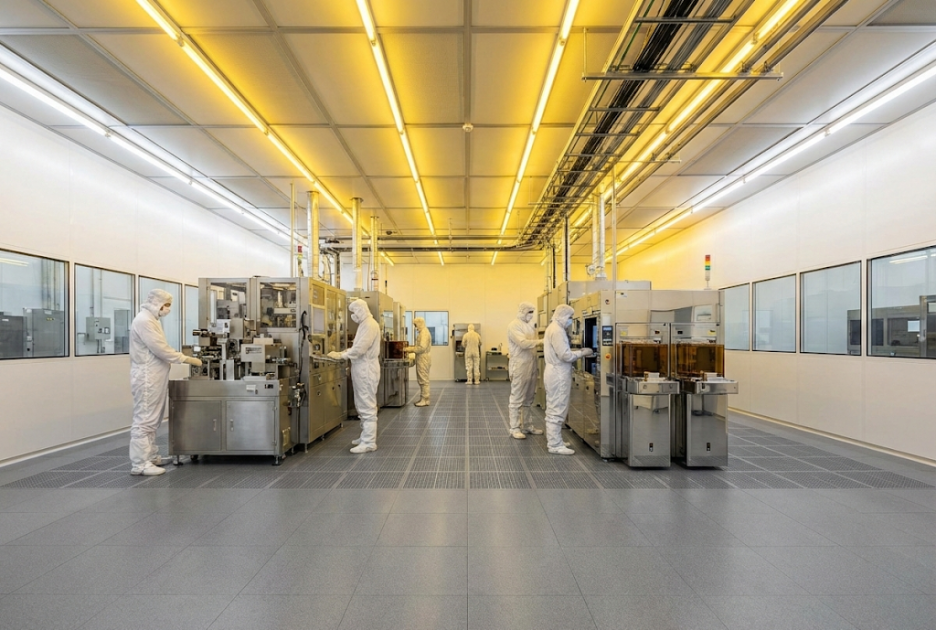

반도체 팹에서는 나노 단위 공정이 진행되기 때문에, 미세한 정전기도 수율에 직접 영향을 미쳐요. Conductive 등급(10⁴~10⁶Ω)의 바닥재가 필수인 이유입니다. 에폭시 코팅은 시간이 지나면 저항값이 불안정해지고, 소산성 바닥재는 전하 방전 속도가 느려 민감한 공정에 부적합할 수 있어요.
또한 클린룸 내부에서는 무진동 카트와 중량 장비가 이동하므로 내충격성이 중요하고, 온도·습도 변화가 큰 환경에서도 변형 없이 유지되는 치수 안정성도 필수 요건이에요. 이런 이유로 대형 팹과 데이터센터에서는 Conductive 등급 전도성 타일을 선택하는 경우가 많습니다.
ES신소재, 대형 프로젝트에 대응합니다 🏭
ES신소재의 ES-전도성타일은 이 모든 조건을 충족하는 Conductive 등급 ESD 바닥재예요.
KS 기준 표면저항 0.67×10⁶Ω으로 Conductive 등급을 확실히 충족하고, 잔류압입률 5.7%(기준 8.0% 이하), 가열 길이 변화율 0.03%(기준 0.25% 이하)로 내충격성과 치수 안정성도 검증되었습니다. Homogeneous(균일질) 구조로 표면만이 아닌 타일 전체가 전도성을 띠기 때문에, 마모되어도 저항 성능이 유지돼요.

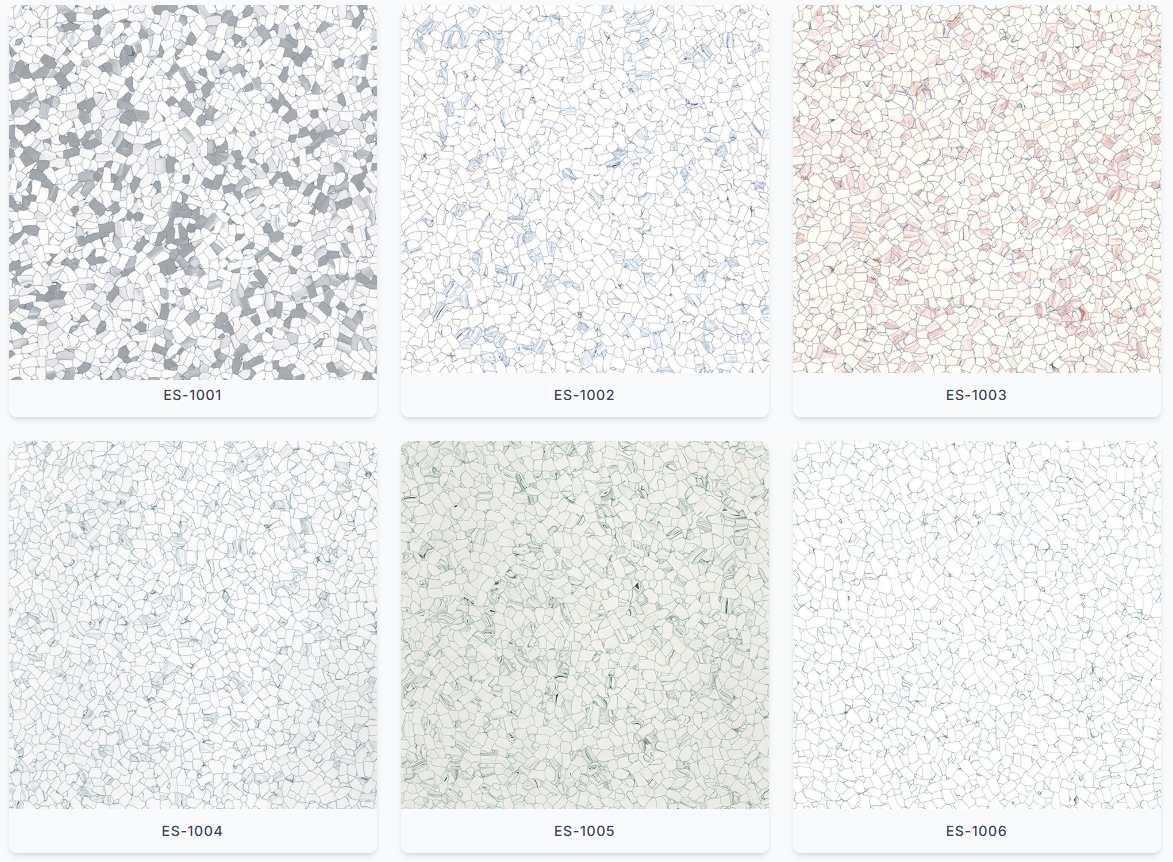

30년간 삼성, LG, SK 등 국내 반도체 대기업에 납품해온 경험으로, 대규모 프로젝트의 납기와 품질 관리에 대응할 수 있어요. ISO 9001 인증 체계 아래 일관된 품질을 유지하고 있으며, 590×590mm부터 610×610mm까지 다양한 규격과 6종 색상으로 현장 조건에 맞는 맞춤 공급이 가능합니다. 자체 창고에 상시 대량 재고를 확보하고 있어 빠른 납기도 가능해요.
전도성 본드(ES-100), 동테이프, PVC 용접봉까지 시공에 필요한 전체 부자재를 원스톱으로 공급해드립니다.
대형 프로젝트, 대량 구매 상담 환영합니다.
삼성, LG, SK 등 대기업 납품 경험으로 안정적인 공급을 약속드립니다.
📞 010-3415-7530
